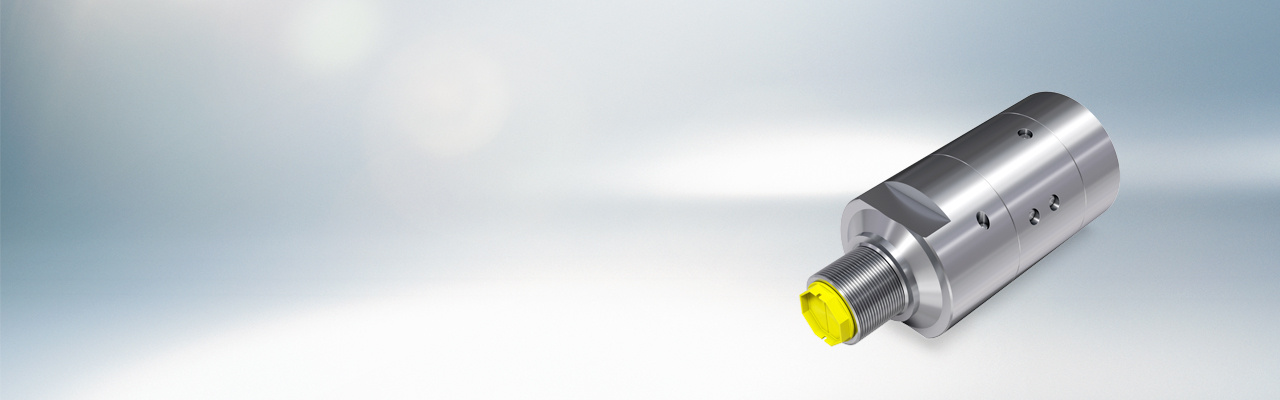

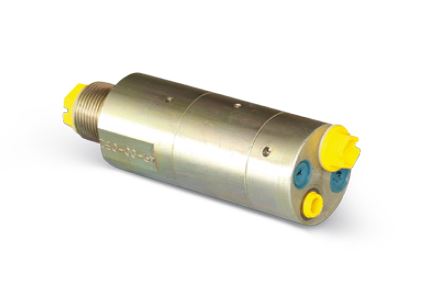

MINIBOOSTER® – AMPLIFICATOARE DE PRESIUNE

Seriile HC1 / HC2 / HC4 / HC6 / HC7 / HC8 / HC9

Descriere:

Dispozitivele de tensionare din maşini unelte în care sunt realizate diferite etape cum ar fi prelucrarea brută, nivelarea şi şlefuirea la presiuni de prindere diferite pentru a preveni întârzierea prinderii. Amplificatoarele de presiune direct proporţională corespund fişelor de date tehnice HC standard pentru toate dimensiunile şi funcţiile. Singura diferenţă externă este destinaţia (vezi exemplul de comandă).

Presiune la intrare:

• 20 de bari până la 200 de bari

Presiune la ieşire:

• Până la 800 de bari (seriile HC1 / HC2 / HC 4/ HC6)
• Până la 2.000 de bari, mai mult la cerere (seriile HC7 / HC8)
• Până la 5.000 de bari, mai mult la cerere (seria HC9)

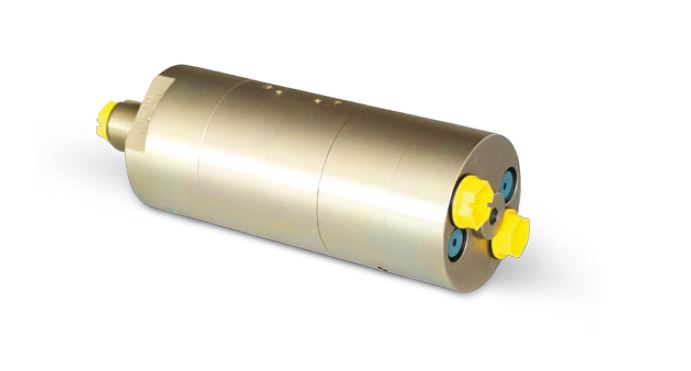

Seriile HC2D

Descriere:

HC2D este o unitate cu dublă acţionare cu un randament ridicat, care poate asigura debite volumetrice de până la 11,0 l/min la înaltă presiune. Ca şi alte modele miniBOOSTER®, HC2D amplifică presiunea de intrare la o presiune de ieşire mai ridicată şi compensează automat consumul de ulei pentru a menţine presiunea ridicată constantă. Presiunea de ieşire este stabilită prin ajustarea presiunii de intrare. Având în vedere debitul său de alimentare, HC2D este un dispozitiv compact care cântăreşte doar 3,8 kg.

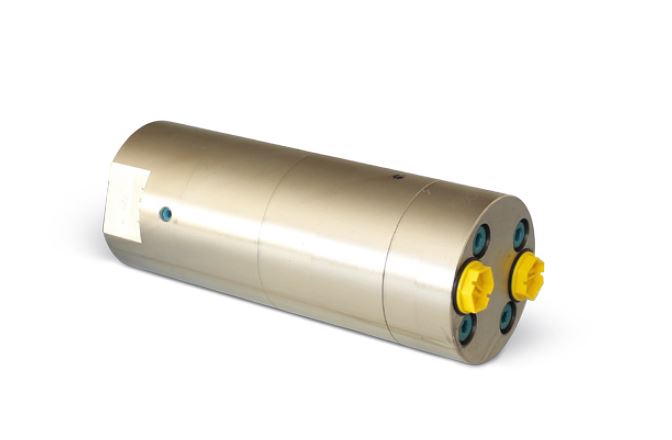

Seriile HC6D

Descriere

HC6D este o unitate cu dublă acţiune cu un randament ridicat, care poate asigura debite volumetrice de până la 56,0 l/min la înaltă presiune. Ca şi alte modele miniBOOSTER, HC6D amplifică presiunea de intrare la o presiune de ieşire mai ridicată şi compensează automat consumul de ulei pentru a menţine presiunea ridicată constantă. Presiunea de ieşire este stabilită prin ajustarea presiunii de intrare. Având în vedere debitul său de alimentare, HC6D este o unitate compactă care cântăreşte doar 20 kg.

Presiune la intrare:

• 20 de bari până la 200 de bari

Presiune la ieşire:

• Până la 800 de bari

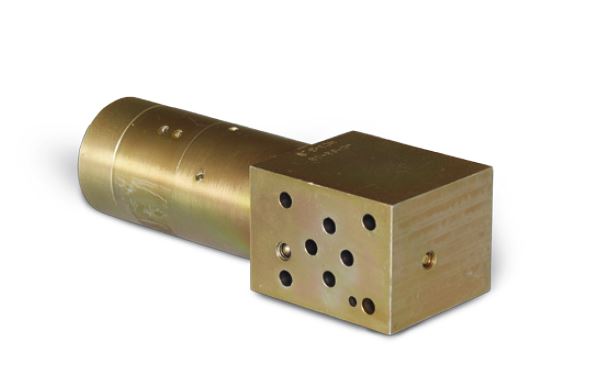

Seriile HC3 / HC3-C / HC3-H /HC3-I

Descriere:

Acest amplificator de presiune este utilizat pentru sistemele hidraulice concepute pe bază modulară. Schema de conectare bazată pe standardele NG6 permite montarea fără conducte. Montarea amplificatorului de presiune imediat lângă aplicaţie garantează timpi de răspuns rapizi în ceea ce priveşte acumularea presiunii. Utilizarea în conformitate cu standardul NG6 înseamnă cu presiunea operaţională standard trebuie să fie redusă la 500 de bari. * NG 10/16/25 la cerere

Presiune la intrare:

• 20 de bari până la 200 de bari (presiuni mai scăzute la cerere)

Presiune la ieşire:

• 20 de bari până la 500 de bari, montare cu şuruburi M5 (sistem NG6 standard)
• 20 de bari până la 800 de bari, montare cu şuruburi M6 (deviere de la sistemul NG6)

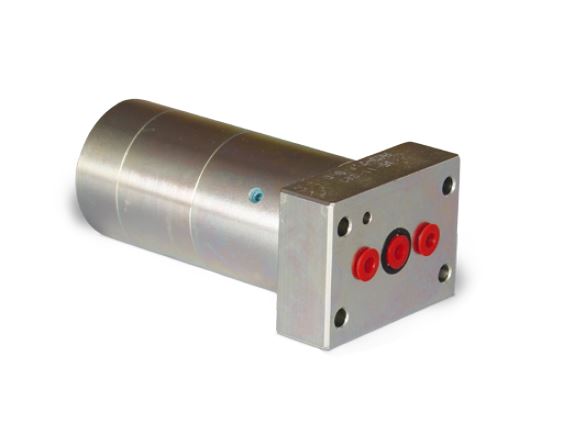

Seriile HC3-D / HC3-F

Descriere

Amplificatoarele de presiune HC3-D şi HC3-F sunt utilizate pentru sisteme hidraulice concepute pe bază modulară. Schema de conectare a sistemului miniBOOSTER® permite montarea acestuia fără conducte. Montarea sistemului HC3-D sau a sistemului HC3-F imediat lângă aplicaţie garantează timpi de răspuns rapizi în ceea ce priveşte acumularea presiunii. Utilizarea pe baza schemei de conectare miniBOOSTER® înseamnă că presiunea operaţională maximă trebuie să fie redusă la 500 de bari.

Presiune la intrare:

• 20 de bari până la 200 de bari

Presiune la ieşire:

• 20 până la 500 de bari pentru montarea cu şuruburi M5
• 20 până la 800 de bari pentru montarea cu şuruburi M6

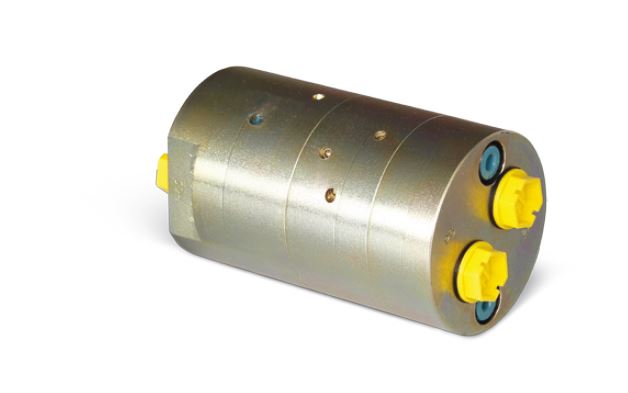

Seria HC5

Descriere:

Amplificatorul de presiune HC5 este utilizat dacă este necesară presiune ridicată la ambele capete ale unui cilidru cu acţionare dublă sau la ambele capete ale unui dispozitiv pivotant hidraulic. Aceasta înseamnă că nu este necesară utilizarea supapelor de comutare în sistemul de înaltă presiune. Printre aplicaţiile specifice se numără dispozitivele de tăiere şi împrăştiere etc.

Presiune la intrare:

• 20 de bari până la 200 de bari

Presiune la ieşire:

• Până la 800 de bari

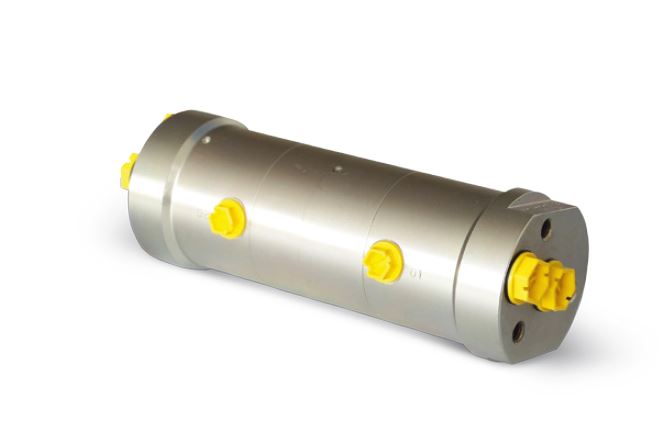

Seriile HC2D2

Descriere:

HC2D2 este un amplificator cu 2 medii aspirat natural care poate asigura un randament de 3 l/min. la partea de înaltă presiune. Ca şi alte modele miniBOOSTER®, HC2D2 creşte presiunea de intrare pentru ca presiunea de ieşire să fie mai ridicată şi compensează automat consumul de ulei pentru a menţine presiunea ridicată.
Presiunea la ieşire este ajustată prin reglarea presiunii la intrare. Având în vedere randamentul său, HC2D2 este un dispozitiv compact care cântăreşte numai 4,15 kg.

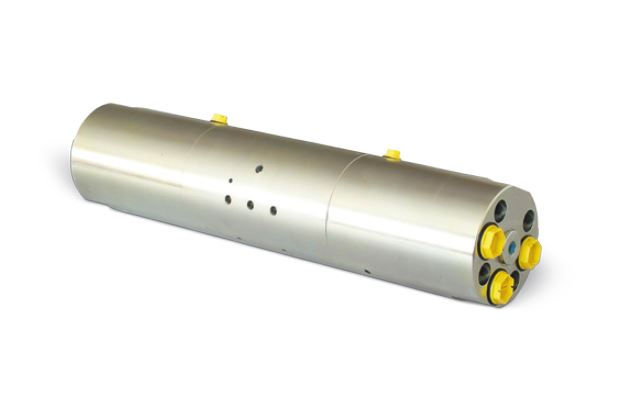

Seriile HC6D2

Descriere:

HC6D2 este o unitate aspirată natural pentru două medii care poate asigura debite volumetrice de până la 41 l/min la partea de înaltă presiune. Ca şi alte modele miniBOOSTER®, HC6D2 amplifică presiunea de intrare la o presiune de ieşire mai mare şi compensează automat consumul de ulei pentru a menţine presiunea ridicată constantă.

Presiunea la ieşire este ajustată prin reglarea presiunii la intrare. Având în vedere randamentul său, HC6D2 este o unitate compactă care cântăreşte doar 24 kg.

Presiune la intrare:

• 20 de bari până la 200 de bari

Presiune la ieşire:

• Până la 800 de bari

Model:

• Disponibil numai în varianta A
• Presiune maximă şurub ieşire 10 bari

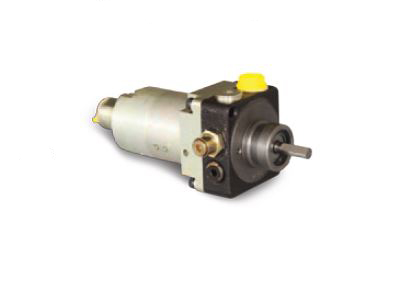

Seria HC2P

Descriere:

Pompa de amplificare a presiunii este folosită în aplicaţiile alimentate la baterie sau pe paleţi. HC2P conţine o pompă rotativă şi un amplificator de presiune HC2 miniBOOSTER®. Ca şi în cazul altor modele de amplificatoare de presiune, uleiul este compensat la partea de înaltă presiune. Presiunea ridicată este ajustată prin controlarea părţii de joasă presiune folosind pompa rotativă. Setarea implicită pentru pompa rotativă este de 50 de bari.

Presiune la intrare:

• 0,4 bari până la 2 bari (pe conducta de absorbţie a pompei)

Presiune la ieşire:

•  Max. 650 de bari (posibilitate de presiune mai mare la cerere)

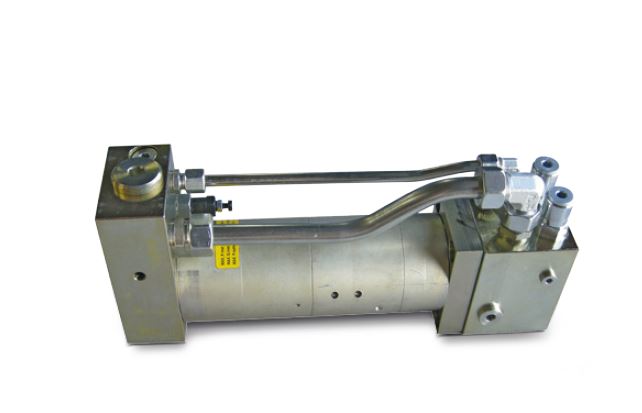

Seriile M-HC6 / M-HC6D

Descriere:

Sistemul portabil este perfect pentru montaje mobile în vederea utilizării întregii capacităţi a pompei pentru funcţia specială a cilindrului (cilindrilor) hidraulici şi amplificarea presiunii şi pentru generarea de înalte presiuni, acolo unde este necesar (zdrobire/prindere). Aplicaţii specifice: montaje mobile (dispozitive de tăiat, zdrobit, forfecare) pentru maşinile de turnare prin injecţie şi presele hidraulice.

• Extrem de robust
• Sistemul este livrat complet montat şi testat în fabrică şi este gata pentru instalare imediată
• Randament ridicat şi înaltă presiune
• Disponibil în modele cu factori de amplificare diferiţi
• Opţiuni de conectare diverse

Dispozitivul este disponibil cu o gamă largă de opţiuni.

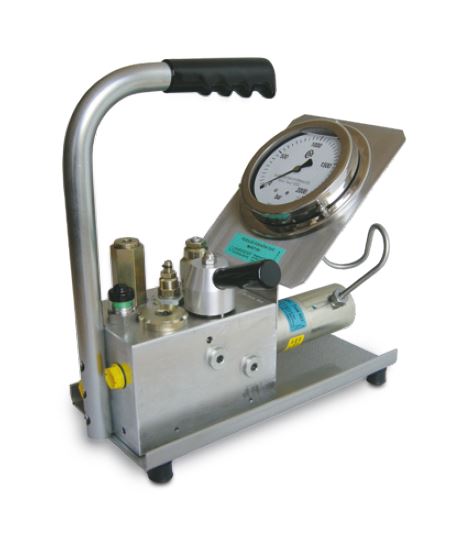

Seriile M-HC7

Descriere:

Sistemul portabil de amplificare a presiunii miniBOOSTER® M-HC7 este un dispozitiv solid conceput pentru utilizare în aplicaţii industriale solicitante. M-HC7 poate fi utilizat împreună cu orice dispozitiv de joasă presiune (20 până la 200 de bari) care asigură un debit volumetric de cel puţin 2 l/min. Acesta poate realiza presiuni la ieşire de până la 800 de bari. Unitatea este concepută pe criterii de fiabilitate. M-HC7 este dotat cu un filtru de 10 µm şi un afişaj vizual de stare a filtrului. Acesta măreşte durata de viaţă şi reduce perioadele de întrerupere a funcţionării.

Aplicaţii:

Dispozitive de tensionare a prezoanelor, sisteme de ridicare, sisteme pe şine, sisteme de sertizare/tăiere, echipament de salvare, sisteme de torsiune Cu o greutate de numai 10 kg şi un mâner de transport practic, dispozitivul poate fi utilizat oriunde este necesar. M-HC7 funcţionează cu o sursă de alimentare hidraulică la presiune scăzută. Nu sunt necesare scule suplimentare. Toate controlerele incluse în dispozitiv permit acţionarea simplă şi utilizarea fiabilă.

Timpul înseamnă bani:

M-HC7 poate furniza până la 15 l/min şi este conceput pentru a adăuga capacitate sistemului în procesul de prelucrare imediat ce este necesară o amplificare a presiunii. Acest lucru reduce la minimum durata ciclurilor. Numeroase aplicaţii necesită precizie extraordinară din partea dispozitivului. M-HC7 are un manometru uşor de citit cu un diametru de 4 inchi (aprox. 10 cm) care permite o precizie de 1 % (până la 10 bari>).

Presiune la intrare:

• 20 de bari până la 200 de bari (seriile M-HC6 /M-HC7)
• 20 de bari până la 350 de bari (seria M-HC7)

Presiune la ieşire:

• Max. 650 de bari (posibilitate de presiune mai mare la cerere)
• Volum (Q) de până la 100 l/min
