Analiza cuplului - Fiabilitate crescută a procesului datorită testelor de îmbinare a șuruburilor

De ce este necesară analiza cuplului?

Șuruburile cu filet autoforant sunt deseori utilizate în construcția de mașini. Cu toate acestea, ținând cont că diferitele materialele, tipuri de șuruburi, adâncimi de înșurubare, geometria orificiilor și diferiți alți parametri nu oferă informații universale cu privire la cuplu, analiza cuplului este indispensabilă pentru conexiuni fiabile cu șuruburi. În departamentul de inginerie a aplicațiilor, analizele de cuplu reprezintă o parte importantă din activitatea noastră zilnică. Cuplurile din intervalul 0,1 - 1500 Nm pot fi măsurate și înregistrate la stațiile de testare a șuruburilor. Dacă este nevoie, Bossard are și laboratoare acreditate în fiecare regiune a lumii care au competențe corespunzătoare de testare pentru validarea acreditată.



Cum se efectuează analiza cuplului?

Oricând este posibil, analiza cuplului se efectuează pe componentele originale ale clientului. În timpul testelor, conectorii sunt strânși până când cedează. Prin urmare, componentele sunt distruse după testare și nu mai pot fi utilizate.



Cum se evaluează datele?

După testare, curbele cuplului și ale unghiului de rotației înregistrate sunt evaluate de inginerii noștri în aplicații. Se determină atât cuplul la înșurubare, cât și la suprastrângere. Curbele rezultate ale cuplului și ale unghiului de rotație pot fi utilizate pentru a trage concluzii importante cu privire la comportamentul și defectarea conexiunilor.



Care este scopul analizei cuplului și care sunt beneficiile pentru client?

Înainte ca o conexiune să fie considerată fiabilă trebuie luați în considerare mai mulți factori. De exemplu, momentul cuplului la suprastrângere, când se defectează conexiunea, trebuie să fie semnificativ mai mare decât cuplul la înșurubare care este necesar pentru formarea filetului. Abia apoi se poate defini cuplul recomandat de strângere fiabilă, iar dvs., în calitate de client, puteți fi sigur că acea conexiune poate fi strânsă corespunzător, minimalizând astfel riscul de defectare al componentelor dumnavoastră.

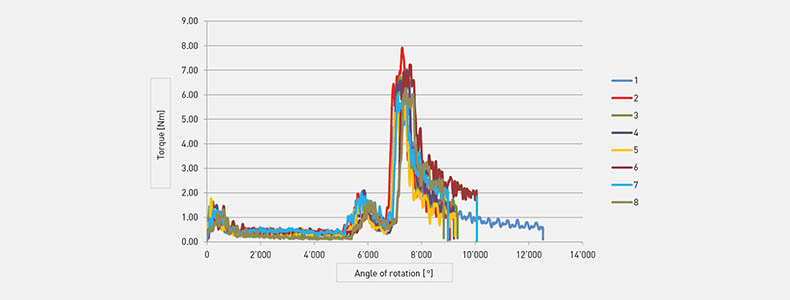

Figura 1: Curbe cuplu/unghi de rotație optime din punct de vedere tehnic.

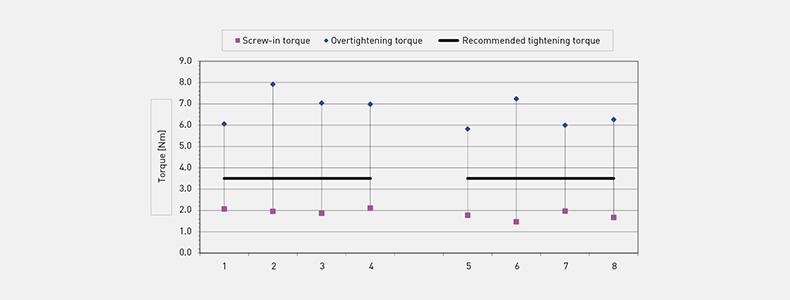

Figura 2: Evaluare cu recomandarea cuplului de strângere pentru client pe baza a 2 soluții de fixare propuse.



De ce este Bossard / KVT-Fastening partenerul potrivit?

Clienții noștri beneficiază de personalul nostru cu înaltă calificare și mulți ani de experiență în tehnologia de fixare. În plus, capacitatea noastră de a accesa facilități de măsurare și testare acreditate și de ultimă generație reprezintă baza asigurării calității sigure și a calității produselor.
