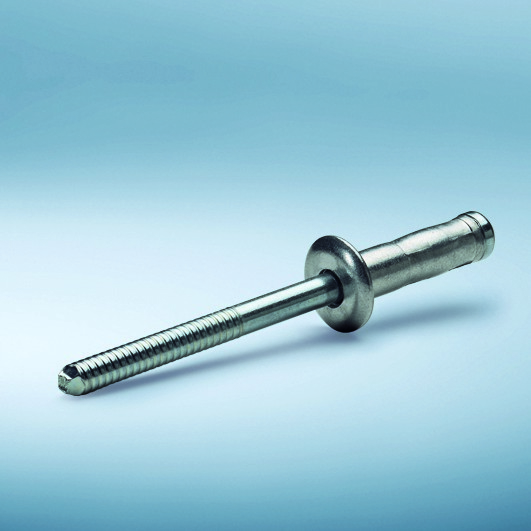

POP® VGrip™

POP - Vgrip rivets

Există trei cerințe de bază pentru tehnologia de fixare care se aplică aproape în fiecare industrie:

1. Pe de o parte, funcția de fixare și îmbinare trebuie garantată pe întreaga durată de viață a produsului.
2. Pe de altă parte, o metodă simplă și sigură de procesare este esențială în timpul producției.
3. În sfârșit, soluțiile ar trebui să fie eficiente din punct de vedere al costurilor și totuși de înaltă calitate

Cu soluții de fixare din domeniul tehnologiei de nituri orb, oferim elemente de fixare care îndeplinesc toate cele trei cerințe și oferă, de asemenea, avantaje suplimentare:

  • Unul dintre principalele argumente în favoarea niturilor oarbe este că procesul necesită doar acces pe o parte. Instrumentele compacte sunt disponibile în acest scop. Acesta este un beneficiu uriaș, deoarece soluțiile de fixare necesită, în mod normal, acces pe două fețe, integrarea lor este redusă la lucrări pe piese individuale sau implică costuri de configurare considerabile.
  • Diferite materiale pot fi unite (materiale mixte, materiale plastice, sandwichuri etc.)
    • Componente de plastic
    • Materiale CRP
    • Aluminiu
    • Magneziu
    • Oțeluri de înaltă densitate
    • Panouri sandwich
    • Foi pregătite
    • Etc.
  • Grosimi diferite de material pot fi unite cu un singur nit
  • Nu sunt necesare calificări speciale
  • Fără sarcină termică pe piesele de prelucrat
  • Nu este necesar timp de răcire sau de întărire
  • Fum periculos

Primul nit orb a fost dezvoltat și fabricat în 1934 de către „George Tucker Eyelet” din Birmingham, Anglia. Ceea ce a fost inițial dezvoltat ca element de fixare exclusiv pentru industria aerospațială a fost curând utilizat în alte industrii, datorită procesabilității sale eficiente și a avantajului accesului unilateral.

Nitonul orb POP® s-a născut.

Grupul KVT-Fastening a jucat un rol major în lansarea pe piață a nitului orb POP® la începutul anilor 1960 și are astăzi o expertiză vastă în domeniul tehnologiei de nituire a orbului. De atunci s-au întâmplat foarte multe în dezvoltarea niturilor orb. Cea mai recentă dezvoltare din gama POP® este POP® VGrip ™. Avantajele acestei noi dezvoltări sunt la fel de unice și numeroase.

Cap de închidere omogen

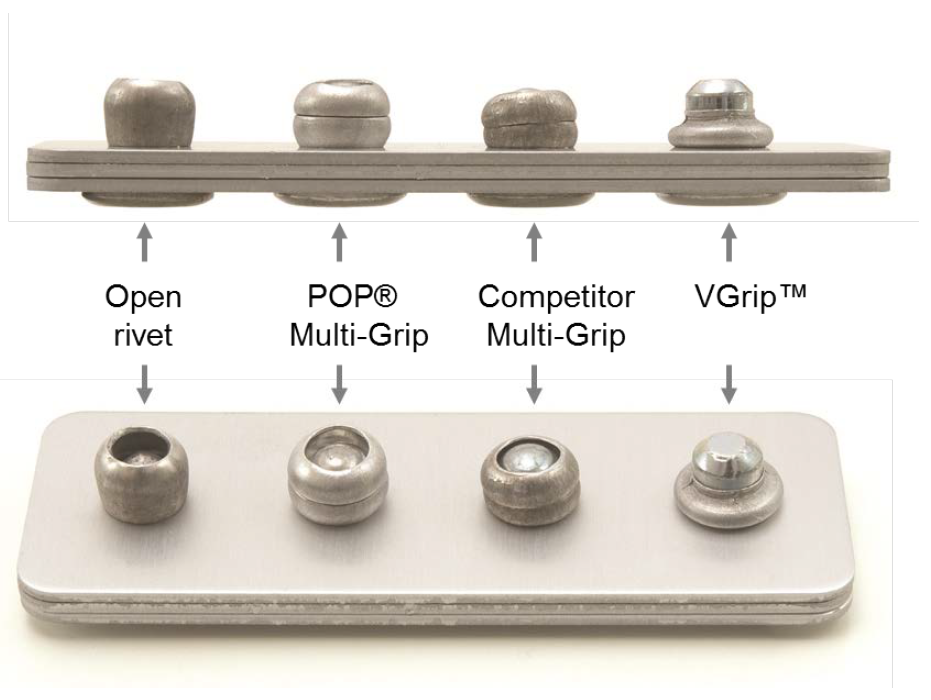

  • O caracteristică importantă a nitului orb VGrip ™ este designul capului de închidere. În timpul procesului de reglare, materialul manșonului este mutat radial spre exterior, rezultând un cap de închidere în formă de disc. În plus, capul dornului nu se înfundă în manșeta niturilor, ceea ce nu este cazul cu niturile orb convenționale cu mai multe game.POP® VGrip™ Closing head design in comparison to conventional multi-range blind rivets

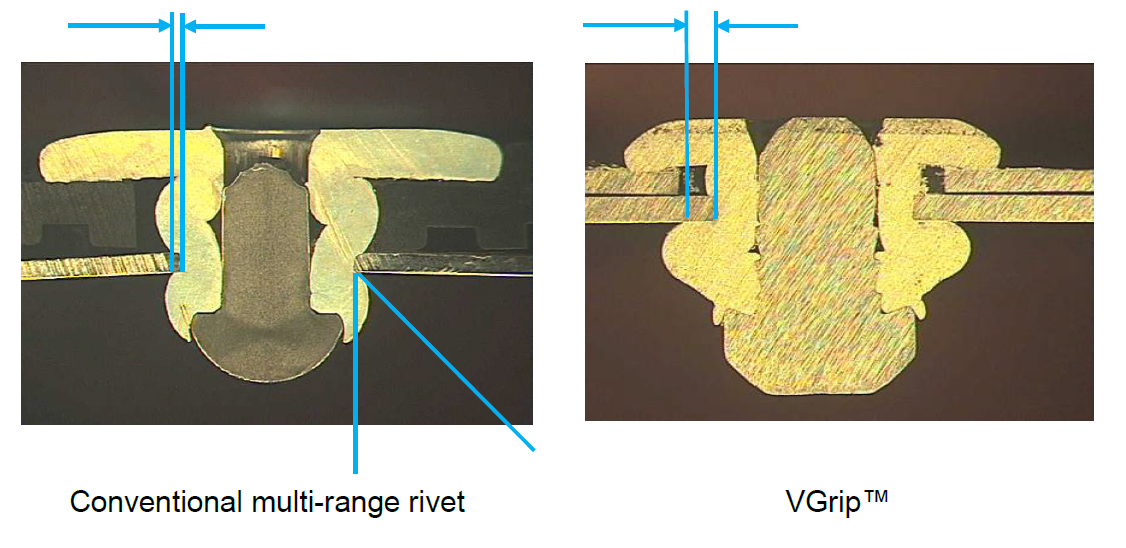

  • Această caracteristică specială permite POP® VGrip ™ să distribuie forțele de tracțiune pe o suprafață considerabil mai mare pe partea laterală a capului de închidere (vezi diagrama următoare). Drept urmare, VGrip ™ poate absorbi forțe de tracțiune mai mari decât o nitură convențională cu mai multe prinderi. În plus, datorită distribuției mai mari a sarcinii, foile mai subțiri sau fragile pot fi fixate pe partea capului de închidere / partea orb, fără a le deteriora sau a le deforma.POP® VGrip™ Zugkräfteverteilung im Vergleich zu herkömmlichen Mehrbereichs-Blindnieten

Gama de prindere crescută

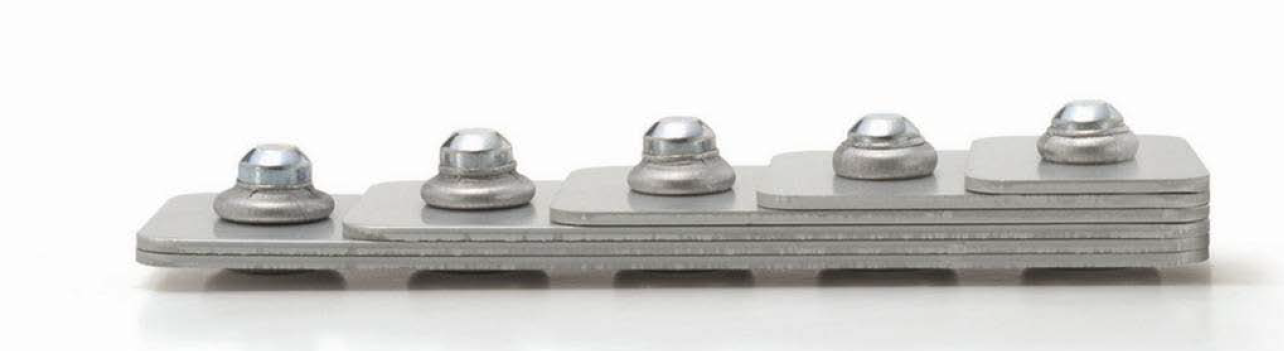

  • Niturile obișnuite convenționale sunt proiectate pentru a acoperi o gamă specifică de prindere specifică (grosimea aplicației) a componentelor care urmează să fie îmbinate. De exemplu, patru nituri orb diferite, cu intervale de prindere diferite, trebuie utilizate pentru grosimi diferite de la 1,5 până la 6,0 mm. Pentru a reduce această complexitate, POP® VGrip ™ permite prelucrarea unui interval de prindere cuprins între 1,5 și 6,0 mm cu un singur nit (vezi diagrama de mai jos). Astfel, patru tipuri diferite de nituri sunt înlocuite cu un singur tip de nit.POP® VGrip™ Klemmlängenbereich

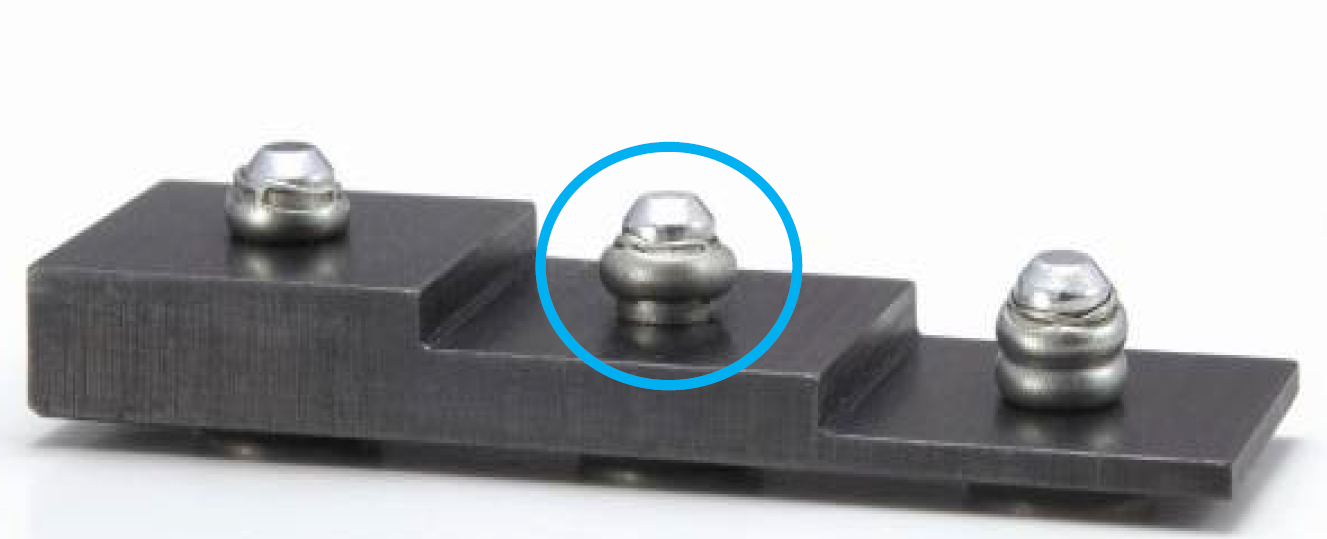

  • În general, niturile obișnuite cu mai multe prinderi convenționale funcționează conform aceluiași sistem și acoperă același interval de prindere. Cu toate acestea, în comparație cu niturile cu prindere multiplă VGrip ™ din aceeași gamă de prindere, nu întotdeauna formează un cap de închidere uniform și, prin urmare, nu pot absorbi întotdeauna forțele complete. Cu anumite intervale de prindere, capul de închidere nu se poate forma complet, ceea ce duce la o ușoară expansiune radială. Există riscul ca conexiunea să fie încărcată axial (vezi imaginea de mai jos).POP® VGrip™ Klemmlängenbereich

Stres controlat al rulmentului

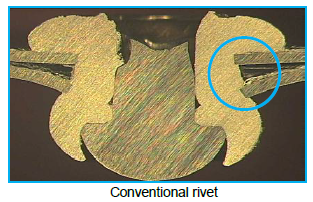

  • Poate fi de dorit o placă de găuri a manșonului de nituire, de exemplu, dacă orificiile de foraj trebuie să fie aliniate unele cu altele sau dacă se impiedică ca componentele să alunece lateral unul spre celălalt. Cu toate acestea, expansiunea radială este nedorită dacă dăunează componentelor sau dacă materialul manșonului nitului se presează între componentele care urmează să fie îmbinate și le extinde. (vezi imaginea de mai jos).

         Lochleibung bei herkömmlichen Mehrbereichs-Blindnieten

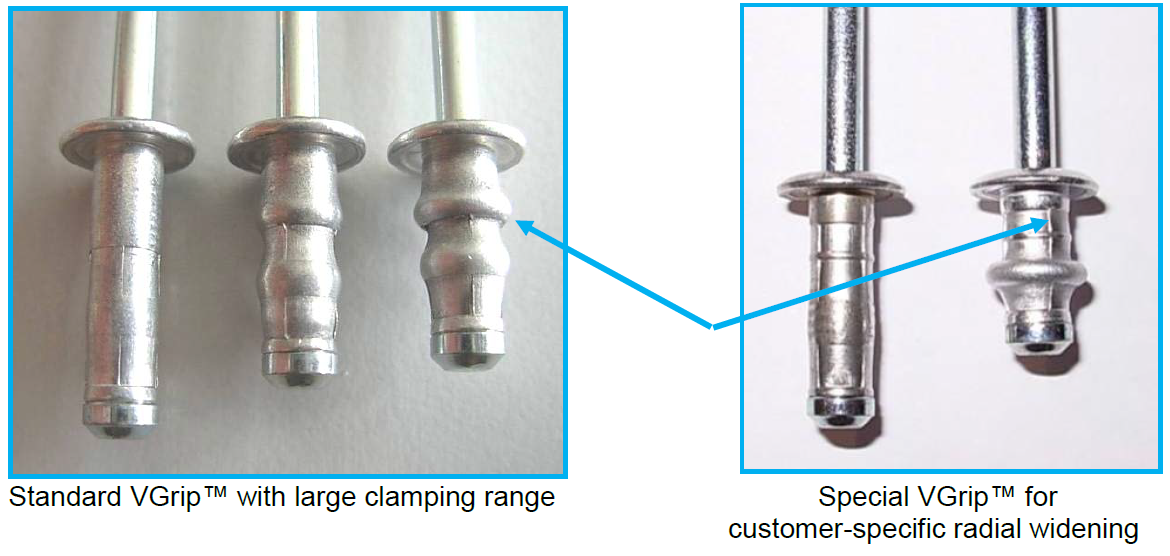

  • La VGrip ™ în configurația standard, manșeta niturilor se poate extinde radial pentru a maximiza intervalul de lungime a clemei. Pentru a limita expansiunea radială, corpul nitului poate fi gofrat suplimentar. Piesele de prelucrare sunt strânse împreună și forța de acoperire a componentelor care urmează să fie unite este redusă.POP® VGrip™ Radiale Aufweitung

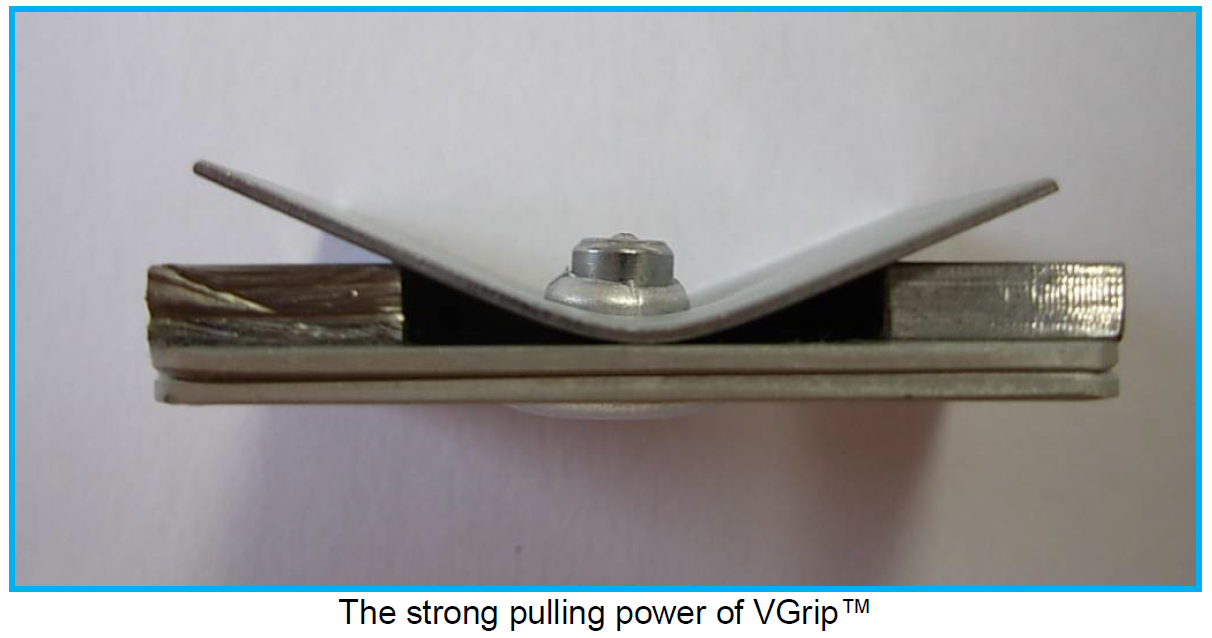

Forță de strângere ridicată

  • POP® VGrip™ Klemmkraft

Blocarea mandrinului rezidual

  • Toată lumea o cunoaște, pâlpâirea unui dorn rezidual liber. Există diverse motive pentru care mandrilul rămas nu trebuie să cadă după instalarea nitului orb. Pe de o parte reduce valoarea unui produs dacă ceva zguduie în interior, pe de altă parte poate fi relevant pentru siguranță, de exemplu în aplicațiile de inginerie electrică, că nu trebuie să cadă în interiorul aplicației pentru a evita cauza un scurtcircuit.

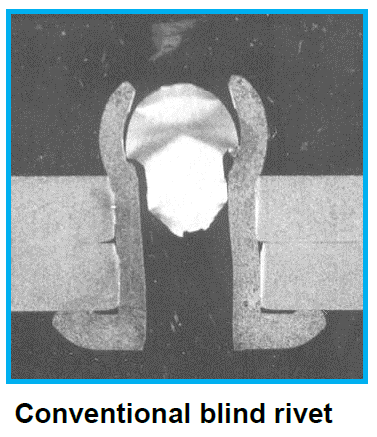

  • În cazul niturilor obișnuite convenționale, dornul rămas este ținut în nit doar de margele de pe capul nitului și deformația pe capul nitului. Cu toate acestea, mandrinul rămas nu este blocat în siguranță, de ex. dacă există toleranțe mai mari la capul dornului și la manșeta nitului, mandrina rămasă poate cădea fără obstacole în urma efectelor de vibrație sau de impact.

          Restdornverriegelung bei herkömmlichen Mehrbereichs-Blindnieten

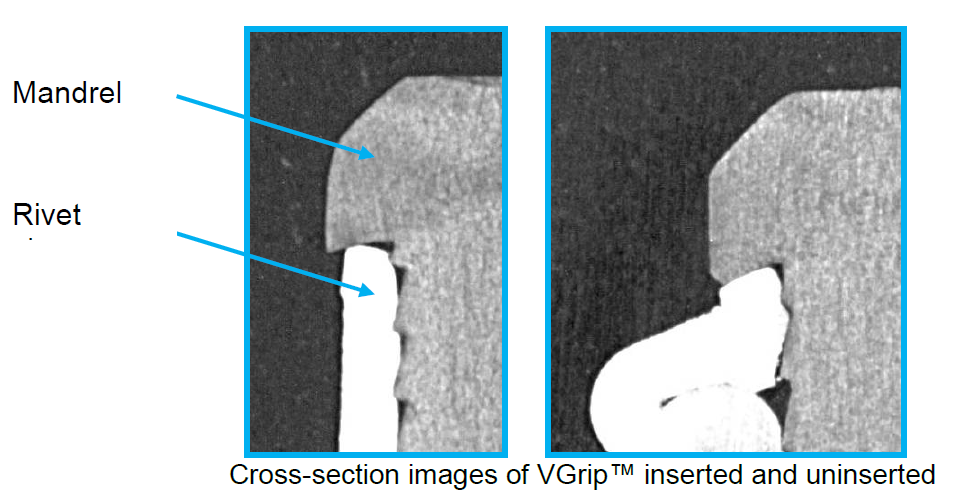

  • Datorită designului său / geometriei speciale a dornului, POP® VGrip ™ dispune de un sistem de blocare a mandrelor care asigură rămășița mandrelului chiar și în aplicații cu vibrații puternice și împiedică astfel să cadă (vezi imaginea de mai jos).POP® VGrip™ Restdornverriegelung

Mandrin rulat

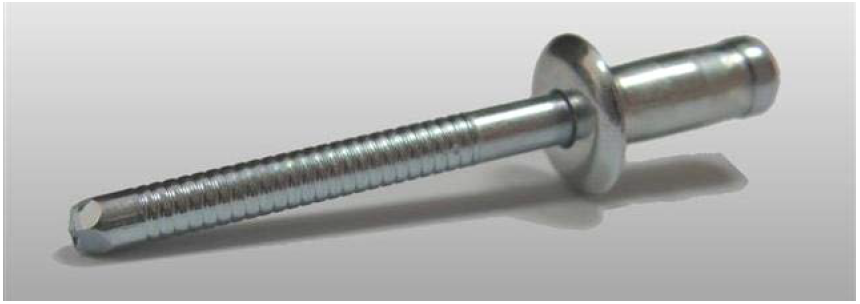

  • Pentru a crește durata de funcționare a fălcilor instrumentului de nituire, dornul este rulat în zona de tensiune.POP® VGrip™ Rollierter Nietdorn

Special introduction phase

  • A bevel at the mandrel head facilitates the insertion of the rivet into the rivet hole and thus shortens the processing time.POP® VGrip™ Spezielle Einführungsphase

Interesat?

Sub următorul link, puteți vedea sortimentul nostru actual de nituri POP® orb și descărcați catalogul curent:

POP® Blind rivets and rivet setters

Sau vizionați un videoclip despre avantajele sistemului VGrip ™ pe YouTube sub următorul link:

POP® Vgrip: Ultimate Versatility in Riveting
